Duspol zweipoliger Spannungsprüfer VDE GS, Art. Nr. 700
Duspol zweipoliger Spannungsprüfer VDE GS, Art. Nr. 700
Preise nur für freigeschaltete Kunden sichtbar

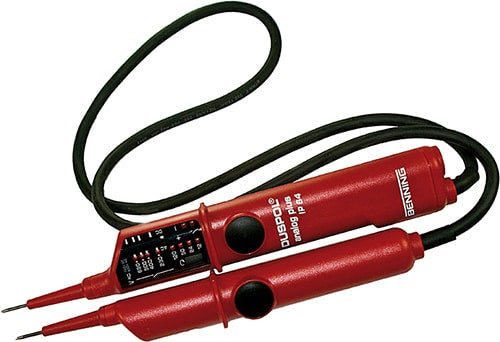

Duspol zweipoliger Spannungsprüfer VDE GS Art. Nr. 700
Bitte kontaktieren Sie uns für eine Produktanfrage über unser Kontaktformular
Eigenschaften
Eigenschaften
- DIN EN 61243-3 VDE 0682-401:2011-02
- Spannungsklasse B (AC 1000 V / DC 1000 V)
- Überspannungskategorie: CAT IV 500 V, CAT III 1000 V
- Schutzart: IP 65 (staubdicht/strahlwassergeschützt) 6 – erste Kennziffer:
- Auch bei Niederschlägen verwendbar
- Nennspannungsbereich: 12 V bis AC 690 V/ DC 750 V
- Innenwiderstand, Messkreis: 220 kΩ
- Innenwiderstand, Lastkreis–beide Drucktaster betätigt!: ca. 3,5 kΩ … (25 kΩ)
- Stromaufnahme, Messkreis: max. In 3,5 mA (690 V/ 750 V)
- Stromaufnahme, Lastkreis–beide Drucktaster betätigt!:
Is ca. 0,25 A (690 V/ 750 V) - Polaritätsanzeige: LED +; LED – (Anzeigegriff = Pluspolarität)
- Anzeigestufen LED: 12 V+*; 12 V-*; 24 V+; 24 V-; 50 V; 120 V; 230 V;
400 V; 500 V; 690 V
(*:bei Betätigung beider Drucktaster). - stufenlose Anzeige durch Anzeigepegel: 230 V – AC 690 V/ DC 750 V
- max. Anzeigefehler: Un ± 15 %, ELV Un – 15 %
- Nennfrequenzbereich f: 0 bis 60 Hz,
Phasen- und Drehfeldrichtungsanzeige 50/60 Hz - Phasen- und Drehfeldrichtungsanzeige: ≥ Un 230 V
- Vibrationsmotor, Anlauf: ≥ Un 230 V
- max. zulässige Einschaltdauer ED: zulässig bis 500 V ED = 30 s,
zulässig bis 750 V ED = 10 s, 240 s Pause - Größe: 250 mm, Gewicht: ca. 190 g
- Verbindungsleitungslänge: ca. 900 mm
- Betriebs- und Lagertemperaturbereich: - 10 °C bis + 55 °C (Klimakategorie N)
- Relative Luftfeuchte: 20 % bis 96 % (Klimakategorie N)
- Rückregelzeiten (thermischer Schutz für Vibrationsmotor):
Bei Spannungen über 500 V bis max. 750 V im zulässigen Temperaturbereich
max. ED = 10 s.
Spannung / Zeit:
230 V / 30 s
400 V / 9 s
750 V / 2 s
Schutz gegen Zugang zu gefährlichen Teilen und
Schutz gegen feste Fremdkörper, staubdicht
5 – zweite: Kennziffer:
Geschützt gegen Spritzwasser.
Technische Daten
Technische Daten
| Gewicht / g | Norm |
|---|---|
| 210 |  |
Der Duspol ist ein zweipoliger Spannungsprüfer, der gemäß DIN EN 61243-3 VDE 0682-401:2011-02 zertifiziert ist
und eine Spannungsklasse B (AC 1000 V/DC 1000 V) sowie eine Überspannungskategorie von CAT IV 500 V und CAT III 1000 V aufweist.
Er ist staubdicht und strahlwassergeschützt (IP 65) und hat einen Nennspannungsbereich von 12 V bis AC 690 V/ DC 750 V.
Er verfügt über einen Vibrationsmotor, der bei einer Spannung von ≥ 230 V anspringt und eine stufenlose Anzeige von 230 V bis AC 690 V/ DC 750 V ermöglicht.
Der Duspol hat eine Verbindungsleitungslänge von ca. 900 mm und ist
für den Betriebs- und Lagertemperaturbereich von -10 °C bis +55 °C geeignet.
